Solução Híbrida e Célula de Sobrevivência

Solução Híbrida

A solução híbrida, como o próprio nome já diz, é uma solução que combina a solução on-grid para resolver o seu problema de conta de energia elétrica cara e a solução off-grid para evitar que você fique sem energia elétrica em caso de interrupção do fornecimento regular de energia elétrica por parte da distribuidora local.

A solução híbrida possui dois tipos de configurações possíveis que denominamos de HUB 2 e HUB 3.

Configuração HUB 2

Na configuração HUB 2 a solução híbrida maximiza a geração do sistema de energia solar fotovoltaica e garante o fornecimento ininterrupto de energia elétrica no imóvel. No caso de interrupção do fornecimento regular de energia elétrica proveniente da distribuidora local, o fornecimento de energia elétrica do imóvel passa a ser atendido conjuntamente pelo sistema de energia solar fotovoltaica e/ou pelo banco de baterias via inversor/carregador.

A geração do sistema de energia solar fotovoltaica é maximizada porque o inversor interativo deixa de fazer a interface direta com a rede de energia elétrica da distribuidora local e a função de segurança anti-ilhamento fica a cargo do inversor/carregador. No caso de interrupção do fornecimento de energia elétrica da rede da distribuidora, o inversor/carregador isola completamente a rede da distribuidora da rede interna do imóvel. Nesta condição o sistema de energia solar fotovoltaica continua gerando energia elétrica para ser consumida pelos dispositivos elétricos instados no imóvel e para carregar o banco de baterias se a geração de energia elétrica for superior ao consumo local. Veja abaixo um esquema básico da solução híbrida na configuração HUB 2.

W28 Engenharia - Solução Híbrida - Configuração HUB 2
Solução Híbrida – Configuração HUB 2

A seguir encontra-se a foto de um exemplo real da solução híbrida na configuração HUB 2 instalado em uma empresa.

W28 Engenharia - Solução Híbrida - Configuração HUB 2 - Instalação Empresarial
Solução Híbrida – Configuração HUB 2 – Instalação Empresarial

Vale ressaltar que é praticamente imperceptível a transição do fornecimento de energia elétrica entre a rede da distribuidora local e a geração própria através da solução híbrida.

Uma característica importante desta configuração é de que a capacidade de armazenamento de energia do banco de baterias deve ser superior a capacidade de geração diária do sistema de energia solar fotovoltaica.

Configuração HUB 3

Na configuração HUB 3 a solução híbrida opera como se fosse realmente dois sistemas de energia solar fotovoltaica, um on-grid e outro off-grid, trabalhando juntos, mas mantendo suas características originais.

Nesta configuração, o inversor interativo do sistema on-grid é instalado de forma padrão onde recebe as referências de tensão, frequência e fase da rede de energia elétrica da distribuidora local. Ocorrendo interrupção no fornecimento de energia elétrica por parte da distribuidora local, a função de segurança anti-ilhamento do inversor interativo é ativado e então a geração de energia elétrica por parte do sistema on-grid também é interrompida imediatamente.

A parte off-grid da solução híbrida é projeta para atender somente os dispositivos elétricos que o cliente julga mais importante em seu imóvel, o que chamamos de célula de sobrevivência.

Veja abaixo um esquema básico da solução híbrida na configuração HUB 3.

W28 Engenharia - Solução Híbrida - Configuração HUB 3
Solução Híbrida – Configuração HUB 3

A seguir encontra-se a foto de um exemplo real da solução híbrida na configuração HUB 3 instalada em uma residência.

Embora mais simples, a configuração HUB 2 continua proporcionando economia na conta de energia elétrica, proteção da inflação energética e garantindo fornecimento ininterrupto de energia elétrica para os dispositivos elétricos mais importantes instalados no imóvel.

 Célula de Sobrevivência

Embora não seja uma solução baseada em energia solar fotovoltaica, ofertamos aos nossos clientes uma solução mais simplificada de backup de energia elétrica para garantir o fornecimento ininterrupto de energia elétrica dos dispositivos elétricos instalados na célula de sobrevivência.

Este tipo de solução é para você que sofre com interrupções constantes no fornecimento de energia elétrica por parte da distribuidora local. A falta de energia elétrica pode ocasionar a redução do nível de segurança do imóvel deixando-o vulnerável, redução da qualidade de vida por impossibilitar o uso de dispositivos elétricos importantes em seu dia a dia, perda de dinheiro por impossibilidade de atender seus clientes e ociosidade da força de trabalho por estes não conseguirem utilizar os recursos tecnológicos necessários para desempenharem suas atividades. Hoje em dia a energia elétrica é recurso básico necessário em nossa vida pessoal e profissional.

Na solução para atender a célula de sobrevivência, a própria energia elétrica proveniente da rede da distribuidora local é utilizada para carregar o banco de baterias. Havendo interrupção no fornecimento de energia elétrica por parte da distribuidora local, instantaneamente o inversor/carregador começa a utilizar a energia armazenada no banco de baterias para alimentar os dispositivos elétricos instalados na célula de sobrevivência.

Veja abaixo um esquema básico da solução para atender uma célula de sobrevivência.

W28 Engenharia - Solução Célula de Sobrevivência
Solução Célula de Sobrevivência

Como pode ser visto, este tipo de solução é exclusivo para garantir o fornecimento ininterrupto de energia elétrica para os dispositivos elétricos instalados na célula de sobrevivência e não proporciona redução na conta de energia elétrica e nem proteção a inflação energética. Os ganhos obtidos com este tipo de solução variam de cliente para cliente e estes devem levar em consideração os dispositivos elétricos que ficam protegidos da falta de energia elétrica.

Monitoramento Remoto

Todas as soluções apresentadas aqui possibilitam a incorporação de módulo de comunicação a fim de possibilitar o monitoramento remoto das informações energéticas dos equipamentos que compõem a solução tecnológica.

O monitoramento remoto pode ser realizado através de aplicativo para dispositivos móveis ou através do portal de monitoramento na Internet.

Veja abaixo algumas das informações que podem ser monitoradas.

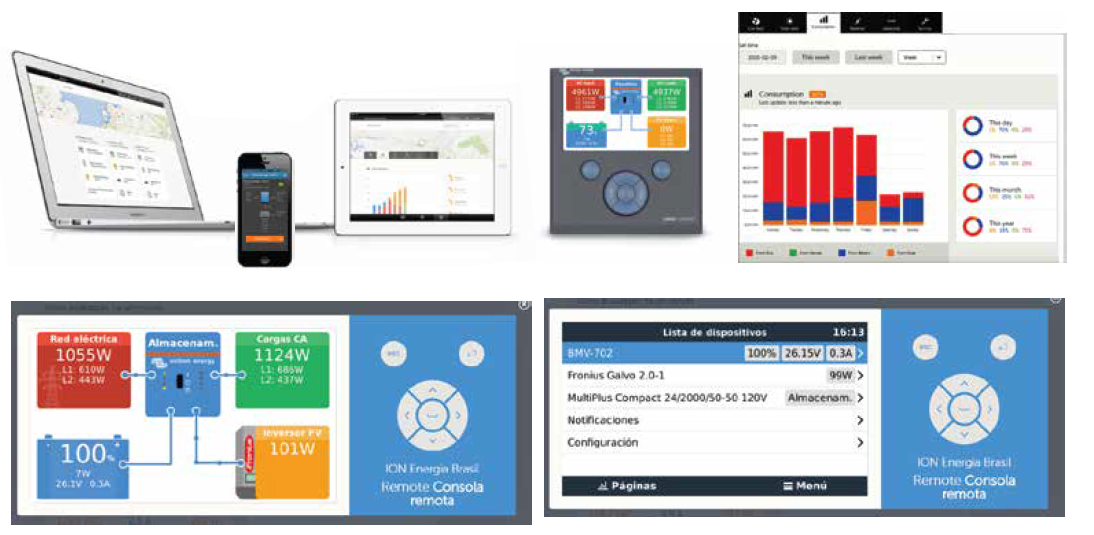

W28 Engenharia - Monitoramento Remoto
Monitoramento Remoto
